Easy Take Away – Schnellwechselsystem für die Werkzeugauflage
Die Werkzeug- bzw. Handauflage ist als flexibel positionierbares Element an der Drechselbank unerlässlich. Ohne diese Vorrichtung können Werkzeuge wie Röhre und Meißel in aller Regel nicht an das Werkstück herangeführt werden, um dem drehenden Holz seine Form zu verleihen. Immer wieder entstehen während der Bearbeitung dennoch Situationen, in denen die Handauflage und das Unterteil ausgewechselt werden müssen, störend sind oder schlichtweg nicht benötigt werden. Verwendet man eine Außendrehvorrichtung, muss das Handauflagenunterteil ebenfalls vom Bankbett auf die Hilfsvorrichtung montiert und im Anschluss wieder zurückgewechselt werden.
Um ein herkömmliches Handauflagenunterteil von der Drehbank zu nehmen, gab es bisher zwei Möglichkeiten. Entweder wird der meist sehr schwere Reitstock über das Bankbettende herausgeschoben und zur Seite gestellt, anschließend in gleicher Weise das Handauflagenunterteil entfernt, um dann den Reitstock wieder zurück auf das Bankbett zu hieven. Die zweite Möglichkeit: Man beugt sich unter die Maschine und löst unter bzw. zwischen dem Bankbett die Zentrierscheibe, die für die Klemmfunktion des Handauflagenunterteils zuständig ist. Somit kann man die Handauflage samt Unterteil von der Drehbank nehmen. Beide Varianten sind eher umständlich, zeitaufwendig und nicht gerade rückenfreundlich.

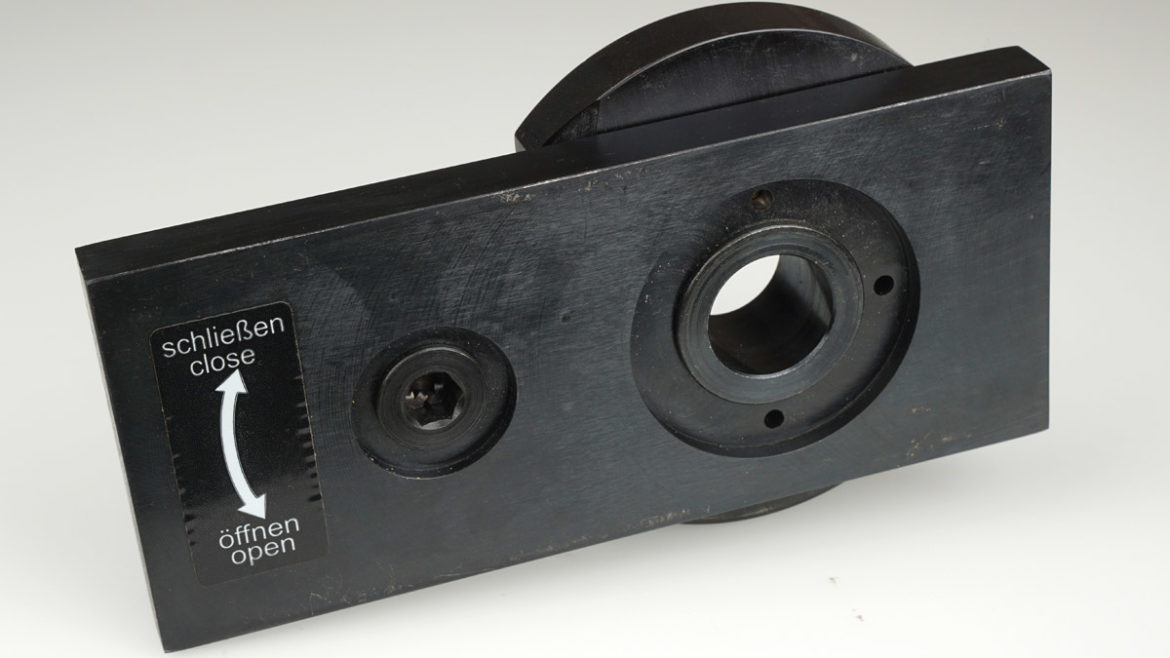

Die Firma K. Schulte Drechselbedarf hat im vergangenen Jahr ein hilfreiches Schnellwechselsystem auf den Markt gebracht, um das Montieren bzw. die Demontage des Handauflagenunterteils deutlich zu erleichtern. Der Produktname Easy Take Away (deutsch: schnelle Abnahmevorrichtung) unterstreicht die einfache und schnelle Handhabung des Systems, bei dem das Handauflagenunterteil durch eine neuartige Verschlussmechanik einfach entfernt werden kann. Der große Vorteil ist das bequeme Öffnen des Klemm-Mechanismus von der Oberseite des Bankbetts sowie die Entnahme der gesamten Einheit nach oben hin. […]
Montage und Funktionsweise
- Werkzeugauflagenunterteil von der Bank nehmen und kopfüber auf das Bankbett legen, Mutter mit 27er-Schraubenschlüssel lösen und Zentrierscheibe abnehmen.

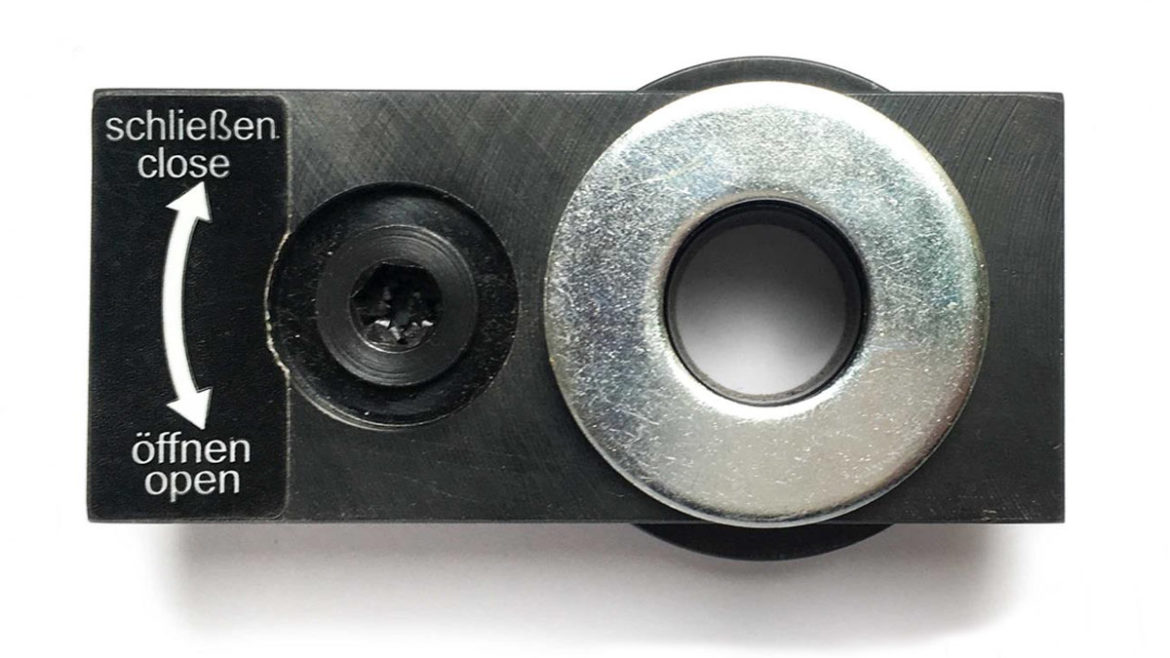

- Das Easy Take Away aufsetzen, Schrift zeigt dabei in Richtung Handauflage, Unterlegscheibe darauflegen und Mutter etwa mit einer halben Umdrehung festziehen.

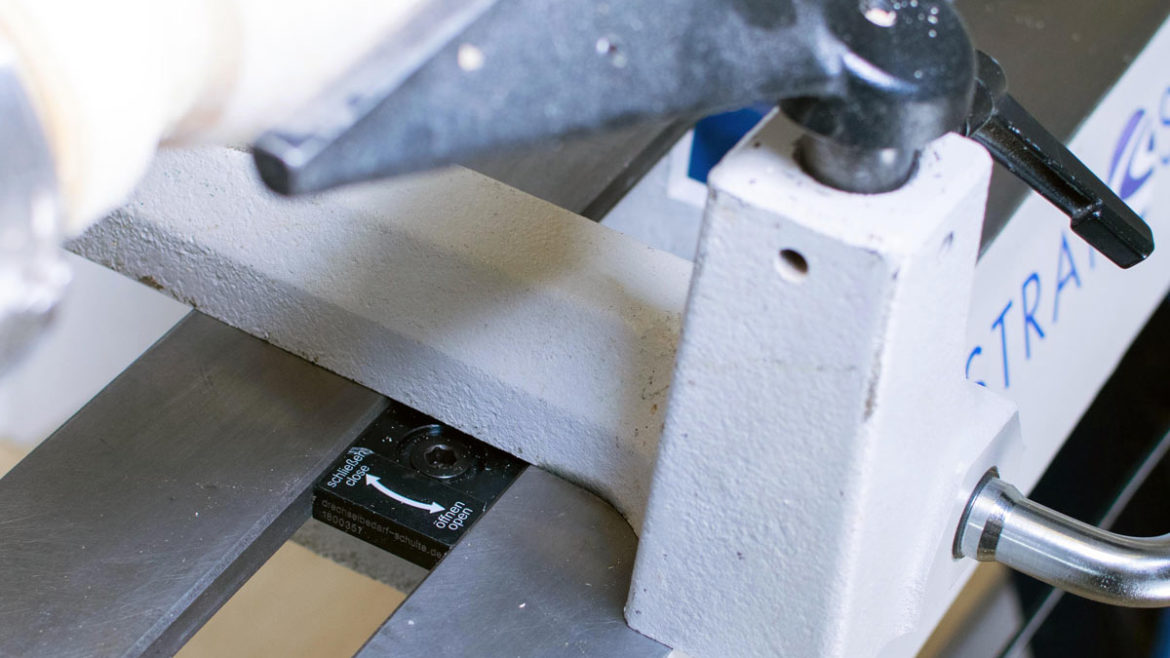

- Nun wird das Handauflagenunterteil von oben auf das Bankbett gesetzt. Das Easy Take Away befindet sich dabei zwischen den Wangen des Drehbankbetts.

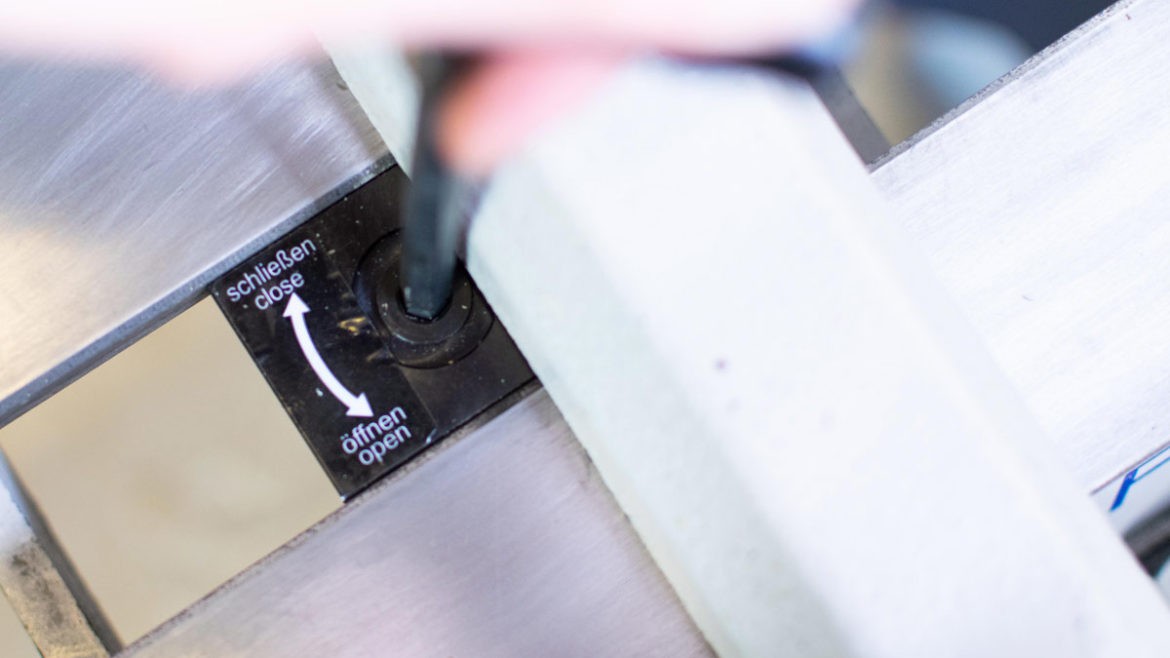

- Mit einem Sechskantschlüssel wird die Mechanik geschlossen und das Handauflagenunterteil ist somit bereits wieder einsatzbereit.
- Mit dem Feststellgriff kann das Handauflagenunterteil nun wie üblich beliebig auf dem Bankbett arretiert werden. Falls die Klemmwirkung etwas zu stramm oder zu locker sitzen sollte, wird die Mutter einfach noch etwas nachgezogen bzw. gelöst.

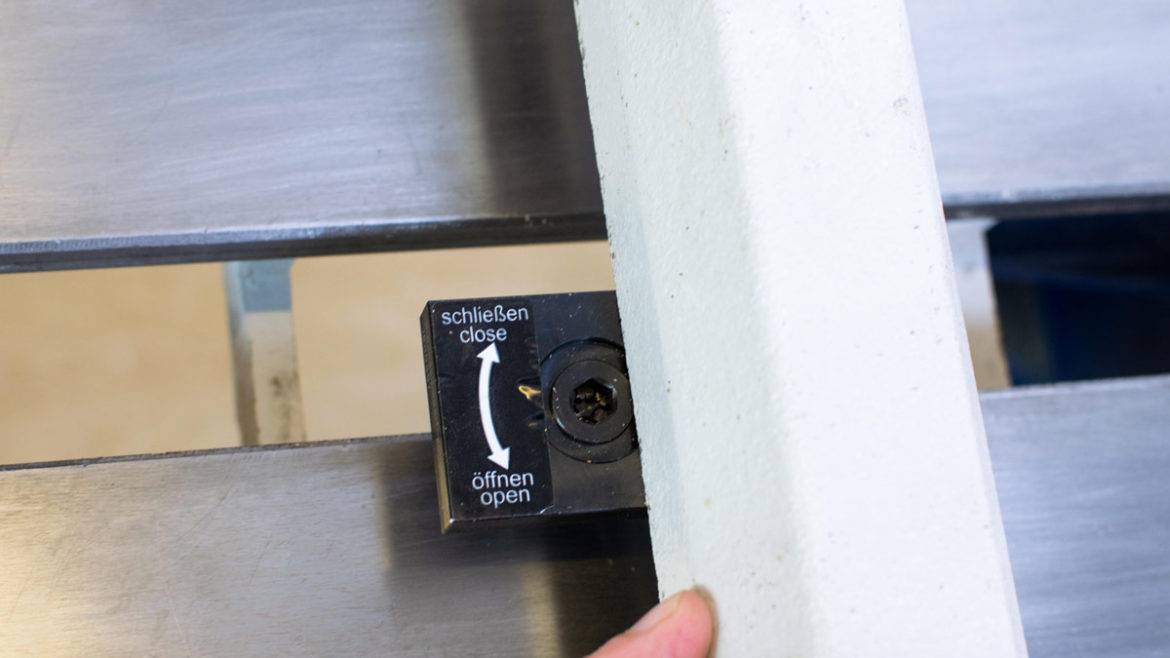

- Zukünftig kann die Mechanik mit einem Sechskantschlüssel einfach und schnell geöffnet bzw. geschlossen werden, wodurch das Handauflagenunterteil sehr flexibel einsetzbar ist.
Sie möchten weiterlesen? Im DrechslerMagazin Ausgabe 47 / Sommer 2019 finden Sie den vollständigen Artikel.
